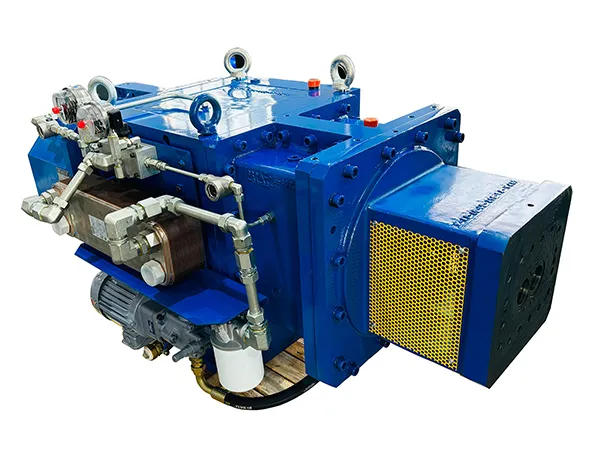

Riduttore per estrusore bivite

Riduttori industriali progettati per le prestazioni dal 1982

Riduttori industriali

Potenza: fino a 5230 CV (3900 kW)

Diametro dell'albero di uscita: 20 mm – 360 mm

Coppia massima: fino a 551.600 N•m

Intervallo dei rapporti di trasmissione: 6,3:1 – 500:1

Prodotti
Riduttori industriali
Riduttore per estrusore bivite

Riduttori industriali per estrusori bivite corotanti e controrotanti

Panoramica della struttura

Carcassa
La carcassa è realizzata in ghisa sferoidale ad alta resistenza FCD450 o acciaio, materiali che garantiscono elevata rigidità strutturale e un'eccellente resistenza alle vibrazioni. Questa costruzione contribuisce a mantenere la stabilità del riduttore e a garantirne una lunga durata utile anche in presenza di carichi elevati e funzionamento continuo.
Ingranaggi
Gli ingranaggi presentano una dentatura elicoidale e sono realizzati in acciaio 18CrNiMo7-6 o materiali equivalenti. Ogni ingranaggio viene lavorato con elevata precisione secondo gli standard di qualità DIN 6 o superiori, assicurando un funzionamento fluido, bassi livelli di rumorosità e un'elevata efficienza di trasmissione.
Cuscinetti reggispinta
I cuscinetti reggispinta serie 294.E sono progettati per supportare il carico assiale generato dalle due viti dell'estrusore. Mantengono un allineamento stabile durante il funzionamento e contribuiscono a ridurre l'usura dei componenti, garantendo prestazioni affidabili anche durante l'estrusione continua e ad alta pressione.

Richiedi un preventivo

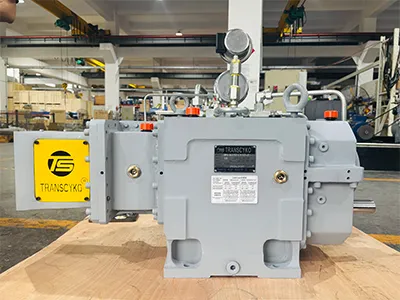

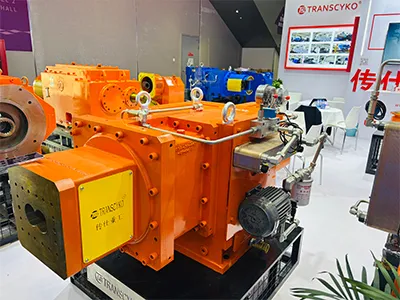

Riduttore della serie CRPA

Progettata per estrusori bivite corotanti paralleli.

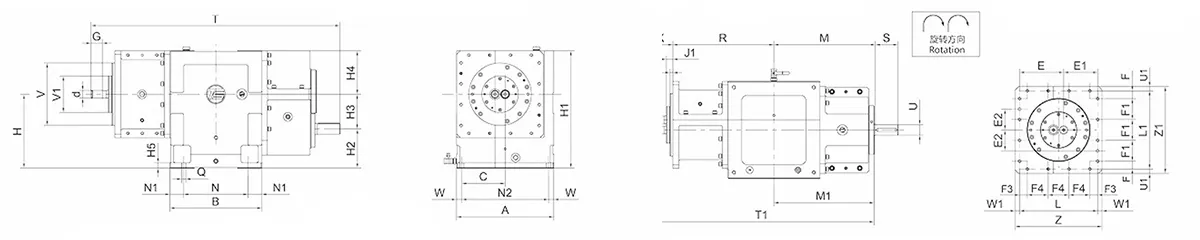

Dimensioni complessive (mm)

Modello/Misura	A	B	C	d (DIN5480)	E	E1	E2	F	F1	F2	F3	F4	G	H H10	H1
CRPA 21.5/26*	220	200	72.5	W14x1x30x12	87.75	66.25	37.5	17	35	40	17	40	21	180	280
CRPA 26.2/32*	280	300	122	W18x1x30x16	120.1	93.9	60	17	60	60	17	60	31.4	225	350
CRPA 35/42*	360	340	160	W25x1x30x24	162.5	127.5	80	25	80	80	25	80	42	285	445
CRPA 42/52*	400	448	175	W32x1.25x30x24	179	137	90	23	90	90	23	90	45	320	500
CRPA 48/58*	460	480	205	W35x1.25x30×26	206	158	105	24.5	105	105	24.5	105	53	360	560
CRPA 58.5/70*	560	530	250	W45x1.5x30x28	254.25	195.75	120	45	120	120	45	120	65	425	675
CRPA 76/92*	715	612	318	W60x2x30x28	323	247	155	52.5	155	155	52.5	155	60	530	845
CRPA 86/104*	815	720	361	W65x2.5x30x24	373	287	185	52.5	185	185	52.5	170/215	75	595	955
CRPA 97/120*	801	796	299	W72x2.5x30x27	416	319	205	52.5	205	205	52.5	210	85	680	1070
CRPA 110/133*	970	892	490	W90x3x30x28	487.5	377.5	255	72.5	230	220	72.5	180/360	100	730	1170
CRPA 120/144*	1040	911	512	W95x3x30x30	505	385	255	87.5	170	340	85	180	120	810	1265

Modello/Misura	H2 H10	H3	H4	H5	I	J	J1	K	L	L1	M	M1	N	N1	N2	P n°16
CRPA 21.5/26*	100	80	100	16	21.5	15	26	57	154	144	232	228	170	15	145	M8
CRPA 26.2/32*	125	100	125	19	26.2	12	24	73	214	214	312	308	200	50	244	M10
CRPA 35/42*	160	125	160	22	35	15	32	93	290	290	414	409	230	55	320	M12
CRPA 42/52*	180	140	180	23	42	20	39	108	316	316	484	478	318	65	350	M12
CRPA 48/58*	200	160	200	25	48	14	34	115	364	364	507	503	340	70	410	M14
CRPA 58.5/70*	225	200	250	30	58.5	16	37	137	450	450	585	578	370	80	500	M16
CRPA 76/92*	280	250	315	38	76	15	40	171	570	570	717	678	412	100	635	M20
CRPA 86/104*	315	280	360	45	86	15	40	185	660	660	795	780	480	120	725	M24
CRPA 97/120*	360	320	390	55	97	15	40	205	735	720	853	848	516	140	701	M24
CRPA 110/133*	370	360	440	55	110	15	42	255	865	825	976	952	580	156	860	M24
CRPA 120/144*	410	400	455	55	120	25	55	270	890	855	1016.5	1011.5	599	156	930	M24

Modello/Misura	P1 H7	Q	R	S	T	t1	U	U1	V f7	V1	W	W1	Z	Z1	Peso [kg]	Capacità olio [kg]
CRPA 21.5/26*	8	14	220	56	565	505	24j6	8	110	80	37.5	8	170	160	100	4.5
CRPA 26.2/32*	10	16	299	70	754	680	32j6	13	160	100	18	13	240	240	200	12
CRPA 35/42*	12	18	357	80	944	859	35j6	15	220	150	20	15	320	320	360	35
CRPA 42/52*	12	18	457	90	1139	1043	40k6	17	250	180	25	17	350	350	510	42
CRPA 48/58*	14	20	482	100	1204	1100	45k6	18	290	200	25	18	400	400	700	55
CRPA 58.5/70*	16	24	582	130	1434	1297	60m6	25	355	260	30	25	500	500	1150	110
CRPA 76/92*	20	32	676	180	1744	1525	80m6	30	450	310	40	30	630	630	2350	190
CRPA 86/104*	20	35	757	200	1937	1722	90m6	30	500	340	45	30	720	720	2850	300
CRPA 97/120*	20	38	851	225	2134	1904	100m6	30	565	305	50	30	795	780	3650	360
CRPA 110/133*	20	44	947	225	2403	2154	110m6	27.5	610	305	55	27.5	920	880	5420	540
CRPA 120/144*	20	44	984.5	250	252	2266	125m6	27.5	630	305	55	27.5	945	910	6855	690

Note

I valori relativi al diametro della vite sono forniti esclusivamente a titolo indicativo.
I valori di peso e capacità dell'olio sono approssimativi e possono variare in funzione del modello e della configurazione.
Per modelli di dimensioni maggiori, interassi personalizzati o ulteriori informazioni e specifiche tecniche, si prega di contattare il nostro team tecnico.

Specificazioni tecniche

Modello/Misura	Rapporto nominale (i)	Velocità di ingresso (n₁) [min⁻¹]	Velocità di uscita (n₂) [min⁻¹]	Coppia nominale per albero (Mₜ) [Nm]	Coppia nominale totale (Mₜ) [Nm]
Modello/Misura	Rapporto nominale (i)	Velocità di ingresso (n₁) [min⁻¹]	Velocità di uscita (n₂) [min⁻¹]	Fs=1.5	Fs=1.5
CRPA 21.5/26*	1.5-5	1500-1800	300-1200	123	246
CRPA 26.2/32*	1.5-5	1500-1800	300-1200	265	530
CRPA 35/42*	1.5-5	1500-1800	300-1200	627	1254
CRPA 42/52*	1.5-5	1500-1800	300-1200	1161	2322
CRPA 48/58*	1.5-5	1500-1800	300-1200	1666	3332
CRPA 58.5/70*	1.5-5	1500-1800	300-1200	3136	6272
CRPA 76/92*	1.5-5	1500-1800	300-1200	6762	13524
CRPA 86/104*	1.5-5	1500-1800	300-1200	9973	19946
CRPA 97/120*	1.5-5	1500-1800	300-1200	13230	26460
CRPA 110/133*	1.5-5	1500-1800	300-1200	18675	37350
CRPA 120/144*	1.5-5	1500-1800	300-1200	24475	48950

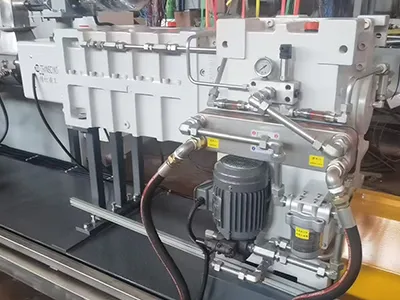

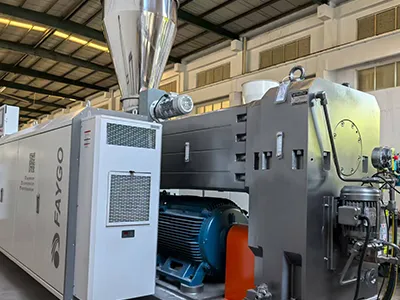

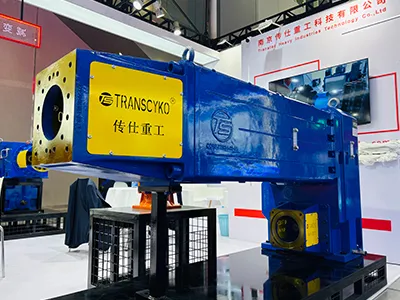

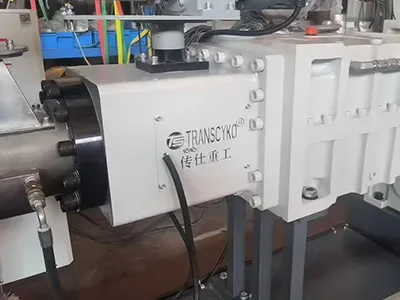

Riduttori serie CORP

Per estrusori bivite controrotanti paralleli

Dimensioni complessive (mm)

Modello/Misura	A	B	B1	C	D	d(DIN5480)	E	E1	E2	E3	F	F1	F2
CORP 55/65*	500	300	387	205	295	W40×1.5×30×25	177.5	122.5	60	120	60	60	60
CORP61/75*	585	375	450	235	350	W45×2×30×21	210.5	149.5	120	120	-	120	-
CORP64/75*	585	375	450	235	350	W45×2×30×21	212	148	120	120	-	120	-
CORP73/90*	610	420	480	245	365	W52×2.5×30×19	211.5	138.5	35	35	-	70	-
CORP75/90*	610	420	480	245	365	W55×3×30×17	212.5	137.5	35	35	-	70	-
CORP75.35/90*	570	420	400	245	325	W55×3×30×17	212675	137325	35	35	-	70	-
CORP77/93*	610	420	480	245	365	W55×3×30×17	213.5	136.5	35	35	-	70	-
CORP 90/110*	630	407	470	250	380	W65×2×30×31	255	165	86	86	-	86	-
CORP 92.5/114*	630	407	470	250	380	W65×2×30×31	256.25	163.75	86	86	-	86	-
CORP 110/130*	730	460	560	280	450	W78×2×30×28	305	195	200	200	100	100	100

Modello/Misura	F3	G	H (H10)	H1	H2	H3 (H10)	H4	H5	H6	H7 (H10)	I	J	K	L
CORP55/65*	60	65	180	740	437	534	25	25	354	97	55	30	90	300
CORP61/75*	120	75	210	895	527	642	35	35	432	115	61	21	111	360
CORP 64/75*	120	75	210	830	462	577	35	35	367	115	64	21	111	360
CORP 73/90*	87.5	107	225	880	485	608	35	35	383	123	73	25	152	350
CORP 75/90*	87.5	93	225	880	485	608	35	35	383	123	75	25	138	350
CORP75.35/90*	87.5	93	200	972	577	700	35	35	475	123	75.35	25	138	350
CORP77/93*	87.5	93	225	880	485	608	35	35	383	123	77	25	138	350
CORP 90/110*	105	98	235	1015	610	735	30	40	475	125	90	30	158	420
CORP 92.5/114*	105	98	235	1015	610	735	30	40	475	125	92.5	30	158	420
CORP 110/130*	100	125	280	1140	685	825	40	40	510	140	110	30	165	500

Modello/Misura	L1	M	M1	N	N1	N2	N3	N4	N5	N6	P	n	P1 (H7)	Q
CORP55/65*	300	179	150	260	597	390	347	150	74	146	M16	20	12	18
CORP61/75*	360	192.5	187.5	325	630	430	400	157.5	78	169.5	M16	12	12	22
CORP 64/75*	360	192.5	187.5	325	630	430	400	157.5	78	168	M16	12	12	22
CORP 73/90*	350	220	210	360	845	460	420	170	80	173.5	M20	16	20	26
CORP 75/90*	350	220	210	360	845	460	420	170	80	172.5	M20	16	20	26
CORP75.35/90*	350	220	210	360	845	420	340	170	79.825	132.325	M20	16	20	26
CORP77/93*	350	220	210	360	845	460	420	170	80	171.5	M20	16	20	26
CORP 90/110*	430	213.5	203.5	355	1014	450	420	160	95	165	M20	18	16	30
CORP 92.5/114*	430	213.5	203.5	355	1014	450	420	160	95	163.75	M20	18	16	30
CORP 110/130*	500	242	230	400	1029	530	500	180	108	195	M24	20	16	33

Modello/Misura	Q1	R	S	T	U	V (f7)	Z	Z1	Peso [kg]	Capacità olio [kg]
CORP 55/65*	18	812	75	1082	40	150	387	360	650	35
CORP61/75*	22	892.5	100	1212	55	195	450	420	1250	70
CORP64/75*	22	892.5	100	1212	55	195	450	420	1250	70
CORP73/90*	26	1125	110	1512	60	220	480	450	1650	90
CORP75/90*	26	1125	110	1498	60	220	480	450	1650	90
CORP75.35/90*	26	1125	155	1498	60	220	400	400	1650	90
CORP 77/93*	26	1125	110	1498	60	220	480	450	1650	90
CORP 90/110*	26	1301.5	112	1693	50	250	470	470	2100	105
CORP 92.5/114*	26	1301.5	112	1693	50	250	470	470	2100	105
CORP 110/130*	33	1379	125	1804	55	340	560	560	3000	110

Note

I valori del diametro della vite sono forniti esclusivamente a scopo di riferimento.
I pesi e le capacità d'olio riportati sono approssimativi e possono variare a seconda del modello e della configurazione.
Per modelli di dimensioni maggiori, interassi su misura o informazioni tecniche aggiuntive, non esitate a contattarci per maggiori dettagli.

Specificazioni tecniche

Modello/Misura	Rapporto nominale (i)	Velocità di ingresso (n₁) [min⁻¹]	Velocità di uscita (n₂) [min⁻¹]	Coppia nominale per albero (Mₜ) [Nm]	Coppia nominale totale (Mₜ) [Nm]
				Fs=1.2	Fs=1.2
CORP 55/65*	20-80	1500-2500	20-60	3050	6010
CORP61/75*	20-80	1500-2500	20-60	4790	9580
CORP64/75*
CORP73/90*	20-80	1500-2500	20-60	6610	13220
CORP75/90* CORP75.35/90*	20-80	1500-2500	20-60	7450	14900
CORP 77/93*
CORP90/110*	20-80	1500-2500	20-60	13500	27000
CORP92.5/114*
CORP 110/130*	20-80	1500-2500	20-60	24080	48160

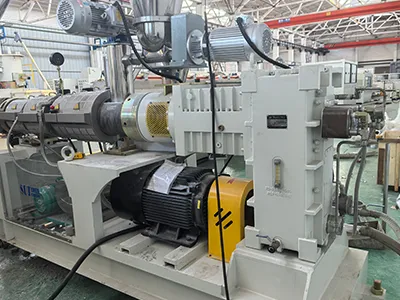

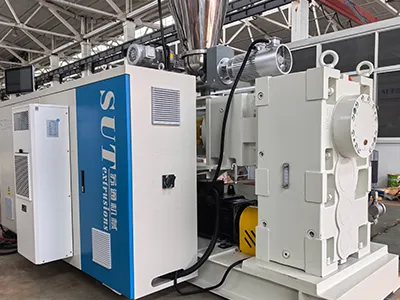

Riduttori serie CORC

Per estrusori bivite conici controrotanti

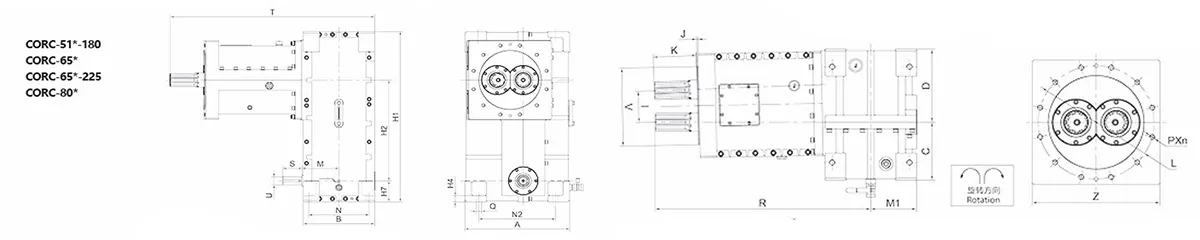

Dimensioni complessive (mm)

Modello/Misura	A	B	B1	C	D	d	H (H10)	H1	H2	H3	H4	H5
CORC-51*-180	420	296	320	180	240	DIN5463-8×46×54	160	722	432	522	25	25
CORC-65*	485	330	435	215	270	DIN5463-8×56×65	192.5	835	494	597	30	25
CORC-65*-225	525	360	550	225	300	DIN5480-W65×3×30×20	225	907	545	657	35	25
CORC-80*-250	565	407	580	250	315	DIN5463-8×62×72	250	1015	610	735	40	20
CORC-80*	625	495	550	295	330	DIN5463-8×62×72	240	1000	570	710	35	35

Modello/Misura	H6	H7 (H10)	I	J	K	L	M	M1	N	N1	N2	N3	P	n
CORC-51*-180	362	9	93.48	6	164.52	275	158	163	250	40	300	290	M16	10
CORC-65*	404.5	103	115.5	5	155.97	350	170	165	280	100	355	385	M16	12
CORC-65*-225	432	112	115.5	-	199.96	-	192	180	315	135	365	490	-	-
CORC-80*-250	485	125	137.54	6	180	420	213.5	283.5	355	160	385	520	M20	18
CORC-80*	470	140	137.4	6	193.97	420	257.5	247.5	425	140	455	480	M20	18

Modello/Misura	Q	Q1	R	S	T	U	V(f7)	Z	Z1		Peso (kg)	Capacità olio (kg)
CORC-51*-180	22	22	666.69	80	829.69	35	240	320	320	650		34
CORC-65*	24	22	781	90	946	40/48	290	385	385	720		38
CORC-65*-225	26	27	873.22	100	1053.22	45	-	546	400	900		50
CORC-80*-250	30	27	890.5	112	1174	50	350	460	460	1350		85
CORC-80*	26	26	1116.5	140	1364	60	350	480	480	1750		100

Notes

I valori del diametro della vite sono da intendersi come riferimento generale.
Il peso effettivo e la capacità d'olio possono variare in base alle specifiche e alla configurazione.
Per richieste relative a modelli di dimensioni maggiori, interassi alternativi o supporto tecnico dettagliato, vi invitiamo a contattare il nostro team

Riduttori Serie CRC

Per estrusori bivite corotanti conici
